Самодельный мотовездеход сделанный своими руками из двигателя Lifan: фото сборки с описанием, также видео испытаний самодельного вездехода.

Двухколёсный мотовездеход – это мотоцикл повышенной проходимости на широких шинах низкого давления. Умелец решил построить себе такое транспортное средство для развлечений и езды по бездорожью.

Для постройки самоделки понадобились материалы:

  • Двигатель Lifan 6,5 л.с (с редуктором и автоматическим сцеплением).
  • Колёса для лёгкого квадроцикла (китайского производства).
  • Профильные трубы.
  • Дисковые тормоза и прочие запчасти от скутера.

двигатель лифан

колёса для мини вездехода

Чтобы собрать раму с правильной геометрией, было решено сначала сделать стапель для сварки рамы.

стапель

Рама мотовездехода собрана из профильных труб.

рама мотовездехода

Затем автор сделал ступицы колёс.

ступицы

Установлены колёса.

В процессе сборки автор решил заменить штатный китайский редуктор на тольяттинский с более удачными передаточными числами и главное с пониженной передачей. Теперь с пониженной передачей получится настоящий вездеход.

Процесс сборки, на раме двигатель с заменённым редуктором.

Поставлены дисковые тормоза от обычного скутера.

Звездочки с мотоцикла, под 520-ю цепь.

Сразу после первых испытаний, звезду пришлось заменить на большую с 52 зубами.

На фото новая звезда с левой стороны.

Поставлена рулевая вилка.

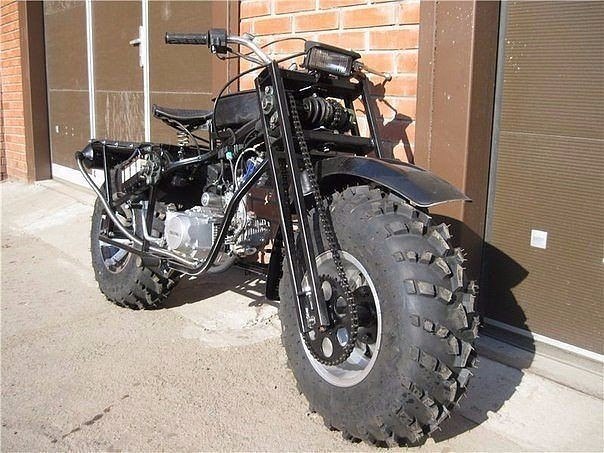

Первые испытания.

После испытаний, были выявлены недочёты конструкции – слишком тяжёлая и широкая рама из профильной трубы, сидеть на такой раме не очень удобно, поэтому автор собрал новую раму на этот раз уже из круглой трубы диаметром 30 мм.

Процесс замены рамы ещё не завершен, на фото показан первый вариант рамы из профильной трубы.

Автор снял видео где показаны возможности мотовездехода сделанного своими руками.
