Датчик Датчик протечки воды своими руками.

Датчик протечки воды своими руками.

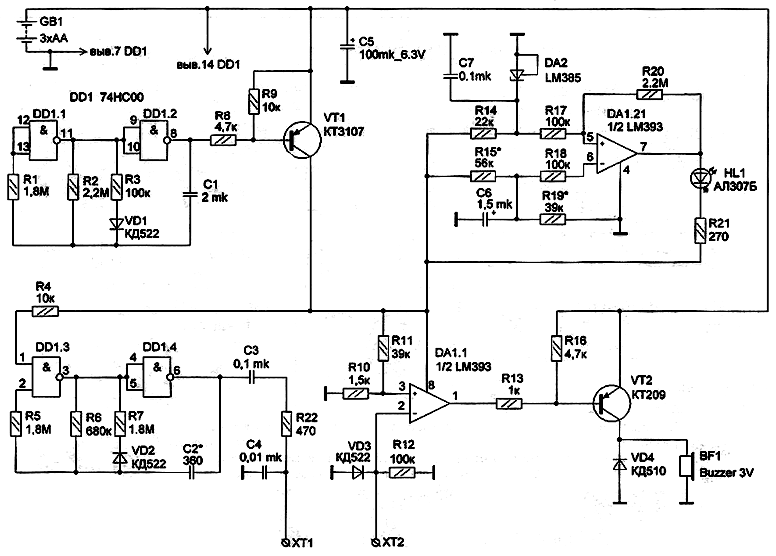

Данную схему можно использовать в качестве датчика, контролирующего появление протечек воды, например в санузле квартиры, в подвальном помещении дома или погребе. При отсутствии влаги звуковой генератор не работает, транзистор VT1 закрыт, светодиод HL1 не светится. Срабатывание датчика происходит при появлении воды между контактами датчика F1, запускается генератор, звучит постоянный звуковой сигнал, транзистор VT1 открывается, загорается светодиод HL1. Для подбора нужной тональности звучания следует подобрать конденсатор С2.

Если устройство запитано от сетевого источника, то переключатель SA1 можно поставить в нижнее по схеме положение, в этом случае он будет светиться, когда устройство находится в дежурном режиме, и гаснуть при появлении протечки.

Устройство имеет большой разброс по питающему напряжению и работоспособно при Uпит от +5 до +15 вольт. В дежурном режиме схема потребляет примерно 1мкА, ток потребления тревожного режима не превышает 25 мА.

Датчик протечки воды своими руками.

Датчик можно изготовить из небольшого кусочка фольгированного стеклотекстолита. Один из вариантов показан на рисунке ниже (с размерами можно экспериментировать),

Датчик протечки воды своими руками.

или применить датчик заводского исполнения:

Датчик протечки воды своими руками.

Звуковой датчик влажности на К561ЛН2.

Датчик протечки воды своими руками.

Принципиальная схема прибора приведена на рисунке выше. Датчик обозначен буквой Э, это металлические перфорированные электроды, размер 15x40мм, данный размер не принципиален, его можно изменить под конкретные нужды. Между электродами прокладываются 2-4 слоя марли, после чего электроды скрепляются резиновыми колечками. С электронным устройством датчик соединяется посредством экранированного провода или витой парой.

Транзистор VT1 контролирует состояние датчика. При отсутствии влаги транзистор закрыт, напряжение на его коллекторе равно нулю, звуковой генератор, реализованный на микросхеме DD1 (К561ЛН2), не работает. Номера выводов микросхемы смотри в справочном материале в конце статьи.
При появлении влаги на датчике его сопротивление снизится, транзистор откроется, и напряжение на его коллекторе станет близко к напряжению источника питания. При этом запустится звуковой генератор и будет звучать сигнал тревоги.

С конструкцией датчика можно экспериментировать, но имейте ввиду, что чрезмерное уменьшение его размеров может привести к неуверенному срабатыванию устройства.

Запитать устройство можно от любой батарейки напряжением от 6 до 9 вольт или от сетевого преобразователя напряжения. В режиме контроля устройство потребляет очень маленький ток (порядка нескольких микроампер), в тревожном режиме ток потребления составляет около 3 миллиампер.

Справочные материалы.

К561ЛА7

Цифровая интегральная микросхема КМОП логики, производства советских времен. Широко применялась в бытовой аппаратуре. Часто использовалась радиолюбителями при создании различных устройств на основе цифровых микросхем.

Содержит 4 логических элемента 2И-НЕ.

Нумерация ног начинается от ключа на корпусе против часовой стрелки.

Аналоги К561ЛА7 - CD4011A, CD4011, HEF4011BP, HCF4011BE, 564ЛА7, К176ЛА7,164ЛА7

Датчик протечки воды своими руками.

Датчик протечки воды своими руками.

К651ЛН2

Датчик протечки воды своими руками.

Основные технические параметры К561ЛН2:

Цифровая микросхема серии КМОП.
Микросхемы К561ЛН2 представляют собой шесть логических элементов НЕ с буферным выходом.
ИС не имеют защитных диодов, подключенных анодами к шине питания, что позволяет подавать на вход микросхем напряжение, превышающее напряжение питания. Поэтому они могут быть использованы для согласования выходных уровней КМОП с входами ТТЛ-схем.
Содержат 19 интегральных элементов.
